ВВГНГ - 0.66; 1
  • Стандарт: ТУ 16.К01-37-2003
  • Общая информация:

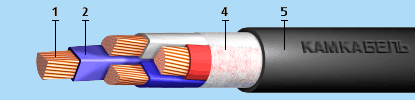

    Элементы конструкции:

    1. Медная токопроводящая жила:
      • однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”,
      • многопроволочная (класс 2) сечением 50-240 кв.мм;
    2. Изоляция из ПВХ пластиката,
      маркировка жил:
      • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
      • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
    3. Обмотка из нетканого полотна для многожильных
      кабелей сечением жил 16 кв.мм и выше;
    4. Оболочка из ПВХ пластиката пониженной горючести.
      ------------------------------------
      Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 кв.мм.

    Область применения:

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

      • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
      • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
      • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
      • для прокладки в пожароопасных помещениях;
      • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
      • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей - 30 лет.

    Строительная длина, не менее [м]

      сечение основных жил 1,5-16 кв.мм.

    450

      сечение основных жил 25-70 кв.мм.

    300

      сечение основных жил 95 кв.мм. и выше

    200



  • Технические характеристики:
    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании [°С] 160
