- Описание:

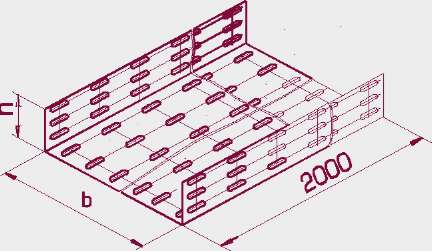

Лотки прямые монтажные изготавливаются двух модификаций: лотки перфорированные (ЛМ) и лотки глухие (ЛМГ). Высота борта может быть различной, из ряда: 25 мм, 50 мм, 65 мм, 80 мм, 100 мм, 150 мм, 200 мм. Толщина материала 1,5 мм, для лотков шириной менее 300 мм, возможно уменьшение до 1 мм. Основные типы исполнения УЗ и УТ1,5, но имеется возможность изготовления изделий в исполнениях Х-УТ2; УХЛ1; УТ1.5 [горячее цинкование лотков шириной только до 200 мм] Ниже приведены основные параметры лотков с высотой борта 65. Лотки изготавливаются по ТУ 3449-036-01394366-2009.
|
Тип
|
h
|
b
|
Толщина металла, мм
|
Интенсивность распределенной нагрузки при шаге опор 2000 мм, Н/м
|
Масса, кг
|
|
ЛМ75
|
|
75
|
|
290
|
4,28
|
|
ЛМ100
|
|
100
|
|
300
|
4,87
|
|
ЛМ 150
|
|
150
|
|
305
|
5,90
|
|
ЛМ200
|
65
|
200
|
1,5
|
310
|
7,10
|
|
ЛМ250
|
250
|
330
|
8,26
|
|
ЛМЗОО
|
|
300
|
|
350
|
9,15
|
|
Л M 400
|
|
400
|
|
380
|
11,50
|
|
ЛМ500
|
|
500
|
|
400
|
13,56
|
|
ЛМ600
|
|
600
|
|
410
|
15.95
|
|
Тип
|
h
|
b
|
Толщина металла,мм
|
Масса, кг
|
|
ЛМГ75
|
65
|
75
|
1,5
|
4,67
|
|
ЛМГ 100
|
100
|
5,25
|
|
ЛМГ 150
|
150
|
6,44
|
|
ЛМГ 200
|
200
|
7,58
|
|
ЛМГ 250
|
250
|
8,75
|
|
ЛМГ 300
|
300
|
10,00
|
|
ЛМГ 400
|
400
|
12,26
|
|
ЛМГ 500
|
500
|
14,60
|
|
ЛМГ 600
|
600
|
16,94
|
|
