КВВГ
  • Стандарт: ГОСТ 1508-78
  • Общая информация:

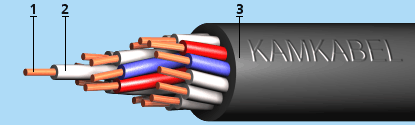

    Элементы конструкции:

    1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483.
    2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
    3. Оболочка из поливинилхлоридного пластиката.

    Область применения:

    Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

    Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).

    Кабели марки КВВГз применяются для электроустановок требующих уплотнения кабелей при вводе.

    Радиус изгиба кабеля при прокладке:
    Кабель наруж. диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
    Кабель наруж. диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
    Кабель наруж. диаметром от 25 мм. не менее 6-ти диаметров кабеля

    Срок службы:
    при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
    при прокладке в помещениях, туннелях, каналах не менее 25 лет

  • Технические характеристики:
    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 36
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
    Максимальная рабочая температура жилы [°С] 70
    Монтаж при температуре, не ниже [°C] 0
    Номинальное постоянное напряжение [кВ] 0.66
    Строительная длина, не менее [м] 150
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
