- Стандарт: ТУ 16.К73.02-88
- Общая информация:

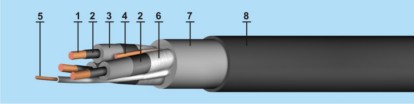

Элементы конструкции:
- Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
- Полупроводящие экраны из электропроводящей резины типа РЭМ-1;
- Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадие-нового каучука;
- Жила заземления;
- Вспомогательная жила с изоляцией из резины типа РТИ -1 на основе натурального и бутадиенового каучука;
- Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
- Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
- Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении - РШ-1 озоностойкой, антисептированной).
Область применения:
Кабели предназначены для присоединения экскаваторов и других передвижных ма-шин или электроустановок к электрическим сетям с изолированной нейтралью при номи-нальном напряжении переменного тока номинальной частоты 50 Гц основных жил - 6000 В, вспомогательной - 380 В.
Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппа-ратурой автоматического отключения при однофазном замыкании на землю.
Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентра-ции 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми гриба-ми. Срок службы кабелей - не менее 3-х лет.
|
Номинальное переменное напряжение частотой 50 Гц
|
| основных жил |
6 000 В
|
| вспомогательных жил |
380 В
|
|
Испытательное переменное напряжение частотой 50Гц, 5 мин.
|
| основных жил |
15 000 В
|
| вспомогательных жил |
2 000 В
|
|
Радиус изгиба кабеля, не менее [наружных диаметров]
|
| при монтаже и прокладке |
6
|
| при намотке и размотке на кабельный барабан |
10
|
- Технические характеристики:
| Гарантийный срок эксплуатации [месяц] |
12 |
| Длительно допустимая температура на жиле, не более [°C] |
75 |
| Максимальная рабочая температура жилы [°С] |
75 |
| Наматывание и разматывание на барабан радиусом кратному 10 наружным диаметрам кабеля [число циклов] |
7000 |
| Строительная длина, не менее [м] |
200 |
| Температура окружающей среды, верхний предел [°C] |
+50 |
| Температура окружающей среды, нижний предел [°C] |
-40 |
| Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] |
50 |
| Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] |
300 |
|
