Блок электронагревателей трубчатых ТЭНБ (СЭВ)
  • Описание::

    Блоки электронагревателей трубчатых предназначены для нагрева минеральных масел (Z) и воды (P, J). Блоки электронагревателей используются в качестве комплектующих изделий в промышленных электроустановках. Блоки могут эксплуатироваться в помещениях без повышенной опасности. ТЭНБ с маркировкой (Z) могут быть использованы для нагрева воды. Электронагреватели должны полностью находиться в рабочей среде.



    Технические характеристики



    ТЭНБ - 1,25 (СЭВ 1,25)

    ТЭНБ - 1,6 (СЭВ 1,6)

    ТЭНБ - 3,0 (СЭВ 3,0)

    ТЭНБ - 3,75 (СЭВ 3,75)

    ТЭНБ - 6,0 (СЭВ 6,0)

    ТЭНБ - 9,0 (СЭВ 9,0)

    ТЭНР - 12,0 (СЭВ 12,0)
    Среда

    Вода

    Вода

    Вода

    Вода

    Вода

    Вода

    Вода
    Мощность

    1,25

    1,6

    3,0

    3,75

    6,0

    9,0

    12,0
    Напряжение, В

    220

    220

    220/380

    220/380

    220/380

    220/380

    220/380

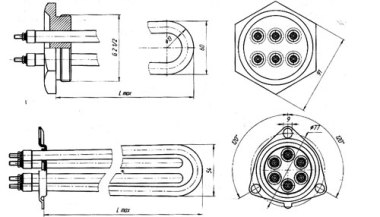

    Устройство блока трубчатых электронагревателей



    Блок электронагревателей представляет собой один ТЭН или группу ТЭН, смонтированных в резьбовом или плоском фланце. Для подключения к электрической цепи может служить любая пара выводов ТЭН, не соединенная между собой.



    Подготовка изделия к работе

    Перед монтажом ТЭНБ необходимо:

    • Удалить с корпуса ТЭН и фланца смазку.
    • По мере необходимости протереть контактные стержни и втулки от грязи и пыли.
    • Проверить сопротивление изоляции, величина которого должна соответствовать - 0,5 МOм, не менее.
    • При эксплуатации температура на корпусе ТЭНБ не должна превышать: для среды Z - температуры вспышки масла; для среды P и J -100*C.
