Опоры для светильников парковых
  • Описание:

    Опоры торшерные предназначены для установки садово-парковых светильников. Изготавливаются из труб круглого сечения. Конструкция и диаметр труб зависит от общей высоты опоры:

    - при высоте опоры до 3,0 метров диаметр трубы 60 мм (осветительный комплекс № 1)

    - при высоте опоры от 3,5 до 6,0 метров - нижняя часть опоры изготовлена из трубы диаметром 76 мм, верхняя часть трубы диаметром 60 мм (осветительный комплекс № 2).

    Существует несколько вариантов установки светильников на опоре. При установке светильников только на кронштейны опора заглушается декоративной крышкой. Опоры могут комплектоваться кронштейнами для установки светильников, а также самими светильниками.

    Установка опоры осуществляется на поверхность фундамента либо на фланец с креплением фундаментных болтов по ГОСТ 24379.1-80, либо с заглублением на один метр с последующим бетонированием.

    Окрашивание опоры производится атмосферостойкой порошковой краской.



    Установка светильника на опору
    Наименование опоры Н, мм h, мм hi. MM dl, мм d2, мм Масса, кг
    ТКОФ -1. Н-1,0 1000 - -   60 - 7,5
    ТКОФ-1. Н-1,5 1500 - -   60 - 13,0
    ТКОФ-1. Н-2,0 2000 _ -   60 - 17,0
    ТКОФ-1. Н-2,5 2500 - -   60 - 20,0
    ТКОФ-1. Н-3,0 3000 _ -   60 . 24,0
    ТКОФ-1. Н-3,5 3500 2000 -   76 60 27,0
    ТКОФ-1. Н-4,0 4000 2500 -   76 60 31,0
    ТКОФ-1. Н-4,5 4500 2500 -   76 60 35,0
    ТКОФ-1. Н-5,0 5000 3000 -   76 60 39,0
    ТКОФ-1. Н-5,5 5500 3000 -   76 60 43,0

    Установка 2-х светильника на кронштейны
    Наименование опоры Н,мм h, мм hi. MM dl, мм d2, мм Масса, кг
    ТКОФ-2-2. Н-1,0 1000 - -   60 - 7,5
    ТКОФ-2-2. Н-1,5 1500 - -   60 - 13,0
    ТКОФ-2-2. Н-2,0 2000 - -   60 - 17,0
    ТКОФ-2-2. Н-2,5 2500 - -   60 - 20,0
    ТКОФ-2-2. Н-3,0 3000   -   60 _ 24,0
    ТКОФ-2-2. Н-3,5 3500 2000 -   76 60 27,0
    ТКОФ-2-2. Н-4,0 4000 2500 -   76 60 31,0
    ТКОФ-2-2. Н-4,5 4500 2500 -   76 60 35,0

    Установка 3-х светильника на кронштейны
    Наименование опоры Н, мм h, мм hi. MM dl, мм d2, мм Масса, кг
    ТКОФ-2-3. Н-2,5 2500 - -   60 - 20,0
    ТКОФ-2-3. Н-3,0 3000 - -   60 - 24,0
    ТКОФ-2-3. Н-3,5 3500 2000 -   76 60 27,0
    ТКОФ-2-3. Н-4,0 4000 2500 -   76 60 31,0
    ТКОФ-2-3. НЧ,5 4500 2500 -   76 60 35,0

    Установка 4-х светильника на кронштейны
    Наименование опоры Н, мм h, мм hi. MM dl, мм d2, мм Масса, кг
    ТКОФ-2-4. Н-2,5 2500 - -   60 - 20,0
    ТКОФ-2-4. Н-3,0 3000 - -   60 - 24,0
    ТКОФ-2-4. Н-3,5 3500 2000 -   76 60 27,0
    ТКОФ-2-4. Н-4,0 4000 2500 -   76 60 31,0
    ТКОФ-2-4. Н-4,5 4500 2500 -   76 60 35,0

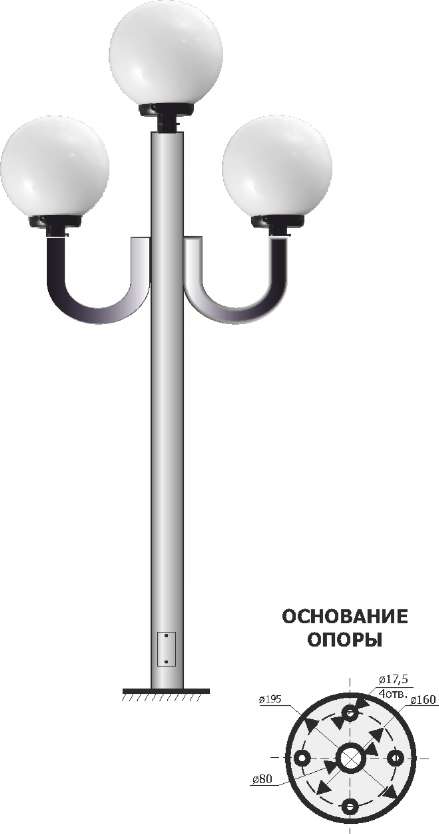

    Установка 3-х светильников на опору и кронштейны
    Наименование опоры Н, мм h, мм hi. MM dl, мм d2, мм Масса, кг
    ТКОФ-3-3. Н-2,5 2500   -   60 - 20,0
    ТКОФ-3-3. Н-3,0 3000 - -   60 - 24,0
    ТКОФ-3-3. Н-3,5 3500 2000 -   76 60 27,0
    ТКОФ-3-3. Н-4,0 4000 2500 -   76 60 31,0
    ТКОФ-3-3. Н-4,5 4500 2500 -   76 60 35,0

    Установка 4-х св

    		 етильникс

    IB на опору и кронштейны


    Наименование опоры Н, мм h, мм hi. MM dl, мм d2, мм Масса, кг
    ТКОФ-3-4. Н-2,5 2500 - -   60 - 20,0
    ТКОФ-3-4. Н-3,0 3000 - -   60 - 24,0
    ТКОФ-3-4. Н-3,5 3500 2000 -   76 60 27,0
    ТКОФ-3-4. Н-4,0 4000 2500 -   76 60 31,0
    ТКОФ-3-4. Н-4,5 4500 2500 -   76 60 35,0

    Установка 5-ти светильников на опору и кронштейны
    Наименование опоры Н, мм h, мм hi. MM dl, мм d2, мм Масса, кг
    ТКОФ-3-5. Н-2,5 2500 - -   60 - 20,0
    ТКОФ-3-5. Н-3,0 3000 - -   60 - 24,0
    ТКОФ-3-5. Н-3,5 3500 2000 -   76 60 27,0
    ТКОФ-3-5. Н-4,0 4000 2500 -   76 60 31,0
    ТКОФ-3-5. Н-4,5 4500 2500 -   76 60 35,0

    ОПОРА ТОРШЕРНАЯ С ПОДЗЕМНОЙ ЧАСТЬЮ

    Установка светильника на опору

    Наименование опоры Н, мм h, мм hi, мм dl, мм d2, мм Масса, кг
    ТКО-1. Н-1,0-0,5 1000 - 500 60 - 9,0
    ТКО-1. Н-1,5-0,8 1500 - 800 60 - 17,0
    ТКО-1. Н-2,0-0,8 2000 - 800 60 - 21,0
    ТКО-1. Н-2,5-0,8 2500 - 800 60 - 24,0
    ТКО-1. Н-3,0-0,8 3000 - 800 60 - 28,0
    ТКО-1. Н-3,5-1,0 3500 2000 1000 76 60 31,0
    ТКО-1. Н-4,0-1,0 4000 2500 1000 76 60 35,0
    ТКО-1. Н-4,5-1,0 4500 2500 1000 76 60 39,0
    ТКО-1. Н-5,0-1,0 5000 3000 1000 76 60 43,0
    ТКО-1. Н-5,5-1,0 5500 3000 1000 76 60 47,0

    Установка 2-х светильника на кронштейны

    Наименование опоры Н, мм h, мм hi, мм dl, мм d2, мм Масса, кг
    ТКО-2-2. Н-1,0-0,5 1000 _ 500 60   9,0
    ТКО-2-2. Н-1,5-0,8 1500 - 800 60 - 17,0
    ТКО-2-2. Н-2,0-0,8 2000 - 800 60 - 21,0
    ТКО-2-2. Н-2,5-0,8 2500 - 800 60 - 24,0
    ТКО-2-2. Н-3,0-0,8 3000 - 800 60 - 28,0
    ТКО-2-2. Н-3,5-1,0 3500 2000 1000 76 60 31,0
    ТКО-2-2. Н-4,0-1,0 4000 2500 1000 76 60 35,0
    ТКО-2-2. Н-4,5-1,0 4500 2500 1000 76 60 39,0

    Установка 3-х светильника н

    а кронштейны


    Наименование опоры Н, мм h, мм hi, мм dl, мм d2, мм Масса, кг
    ТКО-2-3. Н-2,5-0,8 2500   800 60 _ 24,0
    ТКО-2-3. Н-3,0-0,8 3000 _ 800 60 - 28,0
    ТКО-2-3. Н-3,5-1,0 3500 2000 1000 76 60 31,0
    ТКО-2-3. Н-4,0-1,0 4000 2500 1000 76 60 35,0
    ТКО-2-3. Н-4,5-1,0 4500 2500 1000 76 60 39,0

    Установка 4-х свети

    льника на кронштейны


    Наименование опоры Н, мм h, мм hi, мм dl, мм d2, мм Масса, кг
    ТКО-2-4. Н-2,5-0,8 2500   800 60 - 24,0
    ТКО-2-4. Н-3,0-0,8 3000 - 800 60 - 28,0
    ТКО-2-4. Н-3,5-1,0 3500 2000 1000 76 60 31,0
    ТКО-2-4. Н-4,0-1,0 4000 2500 1000 76 60 35,0
    ТКО-2-4. Н-4,5-1,0 4500 2500 1000 76 60 39,0

    Установка 3-х светильников на опору и кронштейны
    Наименование опоры Н,мм h, мм hi, мм dl, мм d2, мм Масса, кг
    ТКО-2-4. Н-2,5-0,8 2500 - 800 60 . 20,0
    ТКО-2-4. Н-3,0-0,8 3000 - 800 60 - 24,0
    ТКО-2-4. Н-3,5-1,0 3500 2000 1000 76 60 27,0
    ТКО-2-4. Н-4,0-1,0 4000 2500 1000 76 60 31,0
    ТКО-2-4. Н-4,5-1,0 4500 2500 1000 76 60 35,0

    Установка 4-х светильников на опору и кронштейны
    Наименование опоры Н, мм h, мм hi, мм dl, мм d2, мм Масса, кг
    ТКО-2-4. Н-2,5-0,8 2500   800 60 - 24,0
    ТКО-2-4. Н-3,0-0,8 3000 - 800 60 - 28,0
    ТКО-2-4. Н-3,5-1,0 3500 2000 1000 76 60 31,0
    ТКО-2-4. Н-4,0-1,0 4000 2500 1000 76 60 35,0
    ТКО-2-4. Н-4,5-1,0 4500 2500 1000 76 60 39,0

    Установка 4-х светильников на опору и кронштейны
    Наименование опоры Н,мм h, мм hi, мм dl, мм d2, мм Масса, кг
    ТКО-2-4. Н-2,5-0,8 2500 _ 800 60 _ 24,0
    ТКО-2-4. Н-3,0-0,8 3000 - 800 60 - 29,0
    ТКО-2-4. Н-3,5-1,0 3500 2000 1000 76 60 31,0
    ТКО-2-4. Н-4,0-1,0 4000 2500 1000 76 60 35,0
    ТКО-2-4. Н-4,5-1,0 4500 2500 1000 76 60 39.0
