- Описание:
Кабельные кронштейны предназначены для прокладки силовых, контрольных, и сигнально-блокировочных кабелей и кабелей связи на открытом воздухе, в подвалах и транспортных тоннелях, в том числе в метрополитене. Кронштейны крепят к закладным элементам строительных конструкций крепежными деталями, заземляют путем приварки к ним полосы заземления. Кронштейны кабельные изготавливаются на количестве рожков: дб 2 до 15. Толщина материала стойки 3 мм., толщина материала рожка-4мм. Климатическое исполнениеУТ1,5. ТУ3449-047-01394366-201О.
|
Тип
|
Кол-во
|
|
|
Рабочая
|
|
|
кронштейн
|
кронштейн
|
газмеры, мм
|
нагрузка H
|
Масса,
|
|

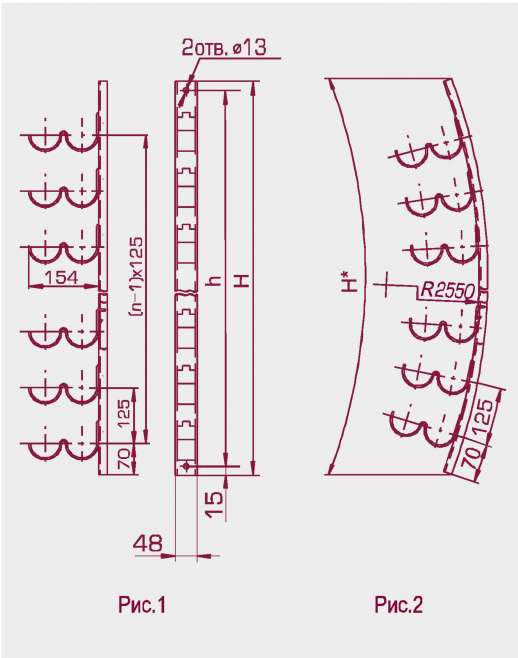

рожковый прямолинейный Рис.1
|
рожковый криволинейный Рис.2
|
рожков, п
|
H=H*
|
h=h*
|
На
кронштейн
|
На рожок
|
кг
|
|
Р2В2
|
Р2К2
|
2
|
315
|
258
|
360
|
|
1,28
|
|
Р2ВЗ
|
Р2КЗ
|
3
|
440
|
410
|
540
|
|
1,86
|
|
P2B4
|
Р2К4
|
4
|
565
|
535
|
720
|
|
2,44
|
|
Р2В5
|
Р2К5
|
5
|
690
|
660
|
900
|
|
3,02
|
|
Р2В6
|
Р2К6
|
6
|
815
|
785
|
1080
|
|
3,60
|
|
Р2В7
|
Р2К7
|
7
|
940
|
910
|
1260
|
|
4,18
|
|
P2B8
|
Р2К8
|
8
|
1065
|
1035
|
1440
|
180
|
4,76
|
|
Р2В9
|
Р2К9
|
9
|
1190
|
1160
|
1620
|
5,34
|
|
Р2В10
|
Р2К10
|
10
|
1315
|
1285
|
1800
|
|
5,92
|
|
Р2В11
|
Р2К11
|
11
|
1440
|
1410
|
1980
|
|
6,50
|
|
P2B12
|
Р2К12
|
12
|
1565
|
1535
|
2160
|
|
7,08
|
|
P2B13
|
Р2К13
|
13
|
1690
|
1660
|
2340
|
|
7,66
|
|
Р2В14
|
Р2К14
|
14
|
1815
|
1785
|
2520
|
|
8,24
|
|
Р2В15
|
Р2К15
|
15
|
1940
|
1910
|
2700
|
|
8,82
|
размер по дуге
Пример прокладки кабеля в тоннеле
|
