- Стандарт: ГОСТ 16442-80, ТУ 16.К09-144-2005
- Общая информация:

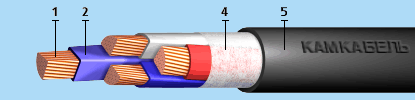

Элементы конструкции:
- Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):
• однопроволочная (класс 1) сечением 1,5–50 кв. мм – «ож»,
• многопроволочная (класс 2) сечением 50–240 кв. мм;
- Изоляция из ПВХ пластиката, маркировка жил:
• цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,
• цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
- Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление кабелей без обмотки);
- Оболочка из ПВХ пластиката.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.
|
Строительная длина, не менее [м]
|
| сечение основных жил 1,5-16 кв.мм. |
450
|
| сечение основных жил 25-70 кв.мм. |
300
|
| сечение основных жил 95 кв.мм. и выше |
200
|
- Технические характеристики:
| Влажность воздуха при 35° C [%] |
98 |
| Гарантийный срок эксплуатации [месяц] |
60 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] |
3.5 |
| Максимальная рабочая температура жилы [°С] |
70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] |
1.2 |
| Монтаж при температуре, не ниже [°C] |
-15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] |
1.0 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] |
7.5 |
| Радиус изгиба одножильных кабелей, не менее [наружных диаметров] |
10 |
| Сопротивление изоляции при температуре +70° С, не менее [МОм х км] |
0.005 |
| Температура окружающей среды, верхний предел [°C] |
+50 |
| Температура окружающей среды, нижний предел [°C] |
-50 |
| Температура токопроводящих жил при коротком замыкании [°С] |
160 |
|
