Коробки с наборными зажимами КЗНА08, КЗНА1В
  • Описание:

    Предназначены для соединения и разветвления вторичных и силовых сетей, выполняемых контрольным кабелем с числом жил до 52 и силовым кабелем с алюминиевыми или медными жилами сечением 1,5-6 мма. Напряжение постоянного тока - до 440В, напряжение переменного тока частотой 50 Гц - до 660В. Наборные зажимы рассчитаны на номинальный ток— 10A и 16 А.

    Коробки КЗН имеют отверстия, закрытые металлическими заглушками, которые при необходимости снимают и устанавливают уплотнительные резиновые втулки или привертные сальники.

    Коробки КЗНА поставляются с уплотнительными резиновыми втулками. При вводе кабеля в коробку втулки обрезают по торцам под соответствующий диаметр кабеля. Если ввод кабеля в отверстие не предусмотрен, обрезку втулок не производят.

    Коробки КЗНС комплектуются привертными сальниками и имеют дополнительные отверстия для установки привертных сальников; отверстия закрыты металлическими заглушками, которые при необходимости снимают. Степень защиты по ГОСТ 14254-96 - IP31, IP54, IP65. ТУ 3434-021-01394366-2005

    Тип

    Степень защиты ГОСТ 14254-96

    Номин. ток,А

    Кол-во зажимов

    А

    В

    H

    Масса, кг

    КЗН 08-10-УЗ

    IP31

    10

    8

    202.5

    245

    76

    1,75

    КЗН16-10-УЗ

    IP31

    10

    16

    220

    272

    76

    2,45

    КЗН 08-16-УЗ

    IP31

    16

    8

    202.5

    245

    76

    1,75

    КЗН16-16-УЗ

    IP31

    16

    16

    220

    272

    76

    2,45

    КЗН 08-10-У2

    IP54

    10

    8

    202.5

    245

    83

    1,78

    КЗН 16-10-У2

    IP54

    10

    16

    220

    272

    83

    2,48

    КЗН 08-16-У2

    IP54

    16

    8

    202.5

    245

    83

    1,78

    КЗН 16-16-У2

    IP54

    16

    16

    220

    272

    83

    2,48

    КЗНА 08-10-УЗ

    IP31

    10

    8

    202.5

    245

    76

    1,58

    КЗНА 16-10-УЗ

    IP31

    10

    16

    220

    272

    76

    2,15

    КЗНА 08-16-УЗ

    IP31

    16

    8

    202.5

    245

    76

    1,58

    КЗНА 16-16-УЗ

    IP31

    16

    16

    220

    272

    76

    2,15

    КЗНА 08-10-У2

    IP54

    10

    8

    202.5

    245

    83

    1,61

    КЗНА 16-10-У2

    IP54

    10

    16

    220

    272

    83

    2,18

    КЗНА 08-16-У2

    IP54

    16

    8

    202.5

    245

    83

    1,61

    КЗНА 16-16-У2

    IP54

    16

    16

    220

    272

    83

    2,18

    КЗНС 08-10-У2

    IP65

    10

    8

    234

    245

    83

    1,95

    КЗНС 16-10-У2

    IP65

    10

    16

    234

    272

    83

    2,24

    КЗНС 08-16-У2

    IP65

    16

    8

    234

    245

    83

    1,94

    КЗНС 16-16-У2

    IP65

    16

    16

    234

    272

    83

    2,25

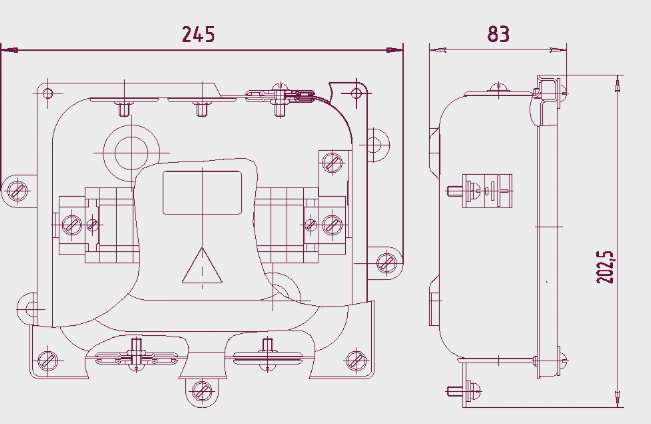

    Коробка с наборными зажимами КЗН08-10У21Р54

    Коробка с наборными зажимами КЗНС08-10У2 IP65
