- Описание:

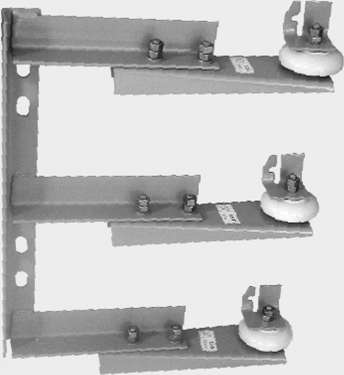

Кронштейны троллейные предназначены для монтажа главных троллейных линий напряжением до 600В переменного тока частотой 50Гц и 60Гц и 500В постоянного тока, питающих мостовые краны.
К железобетонным подкрановым балкам кронштейны крепятся шпильками К38Б, к металлическим болтами или сваркой. Допустимая нагрузка на кронштейны КЗЗБ и КЗЗБС - 2.0кН. для К41. К45, К42М, К42С, К43М, К43С, К44М, К44Г - 0,8кН. Каркасы кронштейнов изготавливаются из стали с лакокрасочным покрытием. КлиматическоеисполнениеУ1. ТУ3449-031-01394366-2007.
|
Тип кронштейна
|
Номер рисунка
|
Тип
троллеадержателя
|
Троллеи
|
L, мм
|
Масса кронштейна, кг
|
|
К41
|
1
|
К263
|
Секции троллейные
|
|
9.26
|
|
К45
|
2
|
К264
|
К580-К589
|
|
12,92
|
|
КЗЗБ
|
3
|
К265
|
Швеллеры, двутавр,
|
460
|
23,95
|
|
КЗЗБС
|
4
|
К266
|
квадрат
|
|
36,85
|
|
К42М
|
5
|
К267А
|
Секции тролпейнью
|
|
11,52
|
|
К42С
|
8
|
К267АС
|
К580-К589
|
|
22,76
|
|
К43М
|
6
|
К267М
|
Швеллеры, двутавр, квадрат
|
415
|
12,17
|
|
К43С
|
9
|
К267МС
|
25,00
|
|
К44М
|
7
|
К269М
|
300
|
11,00
|
|
К44Г
|
10
|
К269Г
|
Секцлии троллейные К580-К589
|
10,37
|
|
