- Стандарт: ТУ 16.К71-310-2001
- Общая информация:

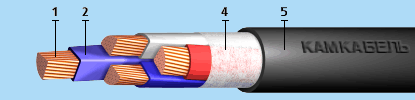

Элементы конструкции:
- Медная токопроводящая жила:(количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):
• однопроволочная (класс 1) сечением 1,5–50 кв. мм — «ож»,
• многопроволочная (класс 2) сечением 50–240 кв. мм;
- Изоляция из ПВХ композиции пониженной пожароопасности, маркировка жил:
• цветовая маркировка жил: белая или желтая, синяя или зеленая, красная или малиновая, или желто-зеленая;
• цифровая;
- Обмотка из нетканого полотна для многожильных кабелей с секторными жилами;
- Оболочка из ПВХ композиции пониженной пожароопасности.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Эксплуататируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Прокладка:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- на специальных кабельных эстакадах, по мостам и в блоках;
- в пожароопасных помещениях;
- во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.
Срок службы кабелей — 30 лет.
|
Строительная длина, не менее [м]
|
| сечение основных жил 1,5-16 кв.мм. |
450
|
| сечение основных жил 25-70 кв.мм. |
300
|
| сечение основных жил 95 кв.мм. и выше |
200
|
- Технические характеристики:
| Влажность воздуха при 35° C [%] |
98 |
| Гарантийный срок эксплуатации [месяц] |
60 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] |
3.5 |
| Максимальная рабочая температура жилы [°С] |
70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] |
1.2 |
| Монтаж при температуре, не ниже [°C] |
-15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] |
1 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] |
7.5 |
| Радиус изгиба одножильных кабелей, не менее [наружных диаметров] |
10 |
| Сопротивление изоляции при температуре +70° С, не менее [МОм х км] |
0.005 |
| Температура окружающей среды, верхний предел [°C] |
+50 |
| Температура окружающей среды, нижний предел [°C] |
-50 |
| Температура токопроводящих жил при коротком замыкании [°С] |
160 |
|
