Описание: Предназначены для приема, распределения и учета электроэнергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380В/220В, частотой 50Гц и 60Гц.
Условия эксплуатации:
- Высота над уровнем моря не более 2000м;
- Температура окружающего воздуха от+1 °С;
- Группа условия эксплуатации в части воздействия окружающей среды М2 по ГОСТ 17516.1 -90.

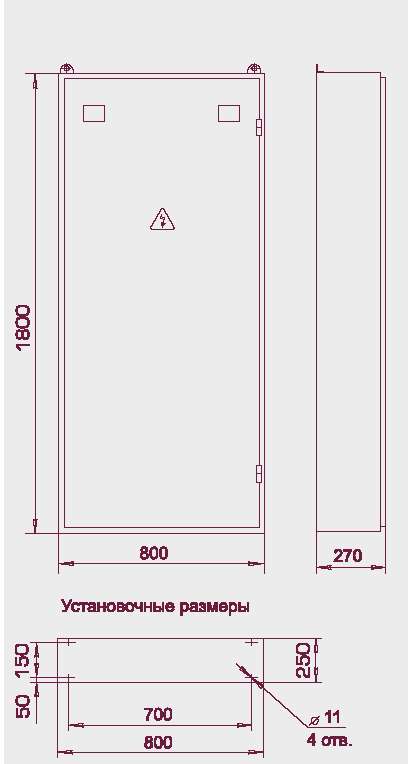

Комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. В панелях установлены аппараты учета. Для управления освещением сетей общего пользования применены блоки автоматического управления освещением. В качестве командных аппаратов использованы фотореле или фотореле в комбинации с реле времени. Ошиновка выдерживает без повреждений ударный ток короткого замыкания 10кА.
Система шин L1, L2, L3, N, PE. Панели имеют номинальные токи 160А, 250А, 400А, 500А, 800А.
Ввод проводов и кабелей предусмотрен снизу и сверху, вывод вниз, или через верхнюю съемную крышку. Масса панели не более 119 кг.
Степень защиты IP 30 [со стороны дна - IPOO] по ГОСТ 14254-96.
Климатическое исполнение УХЛ4 по ГОСТ 151 50-69. ТУ3434-053-01394366-2010.
Схемы вводно-распределительных панелей ВРУ-3
Типы и характеристики вводно-распределительных панелей ВРУ-3
|
№ чертежа
|
Тип панели
|
№ схемы
|
Номинальный ток
|
Количество и номинальный ток вводного
аппарата
|
Количество и номинальный ток
отходящих линий, А
|
Блок авт. управления освещением
|
Число аппаратов учета электроэнергии
|
| |
|
|
|
|
3 фазных |
1 фазных
|
|
общих
|
домо-управл. (освещение)
|
|
|
|
Вводные панели
|
|
А225
|
ВРУ-3-10
|
Б
|
500
|
ПН2 2x250
|
-
|
-
|
-
|
2
|
-
|
|
ВРУ-3-11
|
А
|
1
|
1
|
|
ВРУ-3-12
|
Б
|
800
|
ПН2 2x400
|
2
|
-
|
|
ВРУ-3-13
|
А
|
1
|
1
|
|
А227
|
ВРУ-3-14
|
В
|
160
|
ПН2 2x160
|
-
|
|
Распределительные панели
|
|
А22Э
|
ВРУ-3-20
|
Г
|
800
|
-
|
ПН2 2x100+8x100
|
30x16
|
+
|
-
|
-
|
|
ВРУ-3-21
|
14x16
|
+
|
|
ВРУ-3-22
|
-
|
-
|
|
А228
|
ВРУ-3-23
|
Д
|
ПН2 5x100+5x1 CD
|
30x16
|
+
|
|
ВРУ-3-24
|
14x16
|
+
|
|
ВРУ-3-25
|
-
|
-
|
|
А229
|
ВРУ-3-26
|
А
|
ПН2 2x250+8x100
|
30x16
|
+
|
|
ВРУ-3-27
|
14x16
|
+
|
|
ВРУ-3-28
|
-
|
-
|
|
А280
|
ВРУ-3-29
|
E
|
ПН2 4x250+4x250 ВА88 6x100+ВА478х32
|
30x16
|
+
|
|
ВРУ-3-30
|
14x16
|
+
|
|
ВРУ-3-31
|
-
|
-
|
|
Вводно-распределительные панели
|
|
А281 А226
|
ВРУ-3-40
|
3
|
250
|
ПН2 1x250
|
ПН2 5x100
|
14x16
|
+
|
-
|
1
|
|
ВРУ-3-41
|
К
|
+
|
1
|
-
|
|
ВРУ-3-42
|
К
|
ПН2 2x250
|
+
|
-
|
1
|
|
ВРУ-3-43УХЛ4
|
и
|
+
|
1
|
-
|
