- Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
- Общая информация:

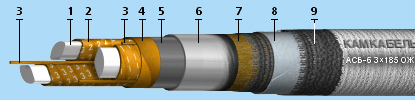

Элементы конструкции
- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм -"ож",
• многопроволочная сечением 70-800 кв.мм;
- Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
- Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей
на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума и крепированной бумаги;
- Броня из стальных лент;
- Наружный покров из волокнистых материалов.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.
| Сечение жил, кв. мм |
Строительная длина, м |
| до 70 |
300-450 |
| 95 и 120 |
250-400 |
| 150 и более |
200-350 |
- Технические характеристики:
| Влажность воздуха при 35° C [%] |
98 |
| Гарантийный срок эксплуатации [месяц] |
54 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] |
25 |
| Максимальная рабочая температура жилы при перегрузке [°С] |
80 |
| Максимальная рабочая температура жилы [°С] |
60 |
| Монтаж при температуре, не ниже [°C] |
0 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] |
10 |
| Номинальное постоянное напряжение [кВ] |
25 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] |
15 |
| Радиус изгиба одножильных кабелей, не менее [наружных диаметров] |
25 |
| Разность уровней, не более [м] |
15 |
| Температура окружающей среды, верхний предел [°C] |
+50 |
| Температура окружающей среды, нижний предел [°C] |
-50 |
| Электрическое сопротивление изоляции, не менее [МОм*км] |
200 |
|
