- Стандарт: У 16. К09-064-2004, ГОСТ 24334-80
- Общая информация:

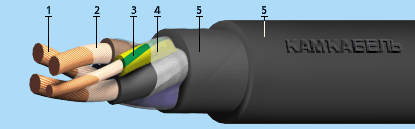

Элементы конструкции:
- Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5);
- Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
• цифровая: 1, 2, 3, 4, 5, жила заземления - 0,
• цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
- Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);
- Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.
Область применения:
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.
Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабели устойчивы к воздействию солнечного излучения. В тропическом исполнении стойки к поражению плесневыми грибами.
Срок службы – не менее 4 лет.
Многократные перегибы кабеля через систему роликов:
| Диаметр роликов |
Растягивающая нагрузка |
Сечение основных жил |
Число циклов перегибов |
| 120 мм |
15 Н |
2,5 кв.мм |
30 000 |
| 200 мм |
20 Н |
4,0 кв.мм |
30 000 |
Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н:
| Диаметр роликов |
Сечение основных жил |
Число циклов изгибов |
| 200 мм |
от 6,0 до 16 кв.мм |
90 000 |
| 200 мм |
от 25 до 50 кв.мм |
60 000 |
| 400* мм |
от 70 до 120 кв.мм |
40 000 |
-----------------------------------------
* для одножильных кабелей диаметр ролика должен быть не более 200 мм.
- Технические характеристики:
| Гарантийный срок эксплуатации [месяц] |
6 |
| Длительно допустимая температура на жиле, не более [°C] |
75 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] |
2.5 |
| Максимальная рабочая температура жилы [°С] |
75 |
| Номинальное переменное напряжение частоты 400 Гц, [кВ] |
0.38 |
| Номинальное постоянное напряжение [кВ] |
0.66 |
| Радиус изгиба кабелей [наружных диаметров] |
8 |
| Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] |
19.6 |
| Строительная длина, не менее [м] |
150 |
| Температура окружающей среды, верхний предел [°C] |
+50 |
| Температура окружающей среды, нижний предел [°C] |
-40 |
| Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] |
50 |
|
